是隧道二次襯砌施工中的關鍵工藝，主要用于處理二襯結構的弧形輪廓切割、缺陷修復或特殊構造施工。以下從施工場景、工藝要點、設備選型、質量控制等方面展開詳細說明：

一、施工場景與應用需求

常規弧形結構施工

隧道二襯通常為圓形、馬蹄形等弧形斷面，需按設計輪廓切割混凝土，確保襯砌厚度、弧度符合規范（如鐵路隧道二襯厚度一般≥30cm，公路隧道≥25cm）。

例：某公路隧道二襯設計半徑 5.2m，需沿弧線切割多余混凝土，保證凈空尺寸。

缺陷修復與改造

二襯混凝土局部超灌、錯臺或出現空洞時，需弧形切割去除缺陷部位（如錯臺＞5mm 時需打磨或切割修復）。

隧道后期新增管線、設備洞室時，需在二襯上切割弧形開口（如電纜溝弧形邊緣切割）。

特殊構造施工

聯絡通道、車行橫洞與主隧道連接處的弧形接口切割，需保證接口密封性（如防水板搭接寬度≥15cm）。

二、核心工藝與操作要點

（一）施工流程

測量放線

使用全站儀按設計圖紙定位弧形切割線，誤差≤5mm，并用紅漆標記（例：隧道拱頂 120° 范圍弧形切割線）。

設備就位與切割

根據切割厚度選擇設備（如厚度≤30cm 用液壓墻鋸，＞30cm 用繩鋸），固定軌道或錨點，沿弧線勻速切割（線速度控制在 0.5-1m/min）。

混凝土塊移除

切割后用小型液壓錘破碎分塊，通過吊裝設備（如電動葫蘆）逐塊移除，避免損傷未切割結構。

邊緣處理

用角磨機打磨切割面，保證平整度≤3mm/m，若涉及防水板修復，需預留≥10cm 搭接寬度。

（二）關鍵技術參數

項目       標準要求       示例場景

切割弧度偏差       ≤2°（按設計半徑 ±5cm） 半徑 5m 的弧形切割，偏差≤10cm

切割面平整度       ≤5mm/2m（用靠尺檢測） 隧道邊墻切割后需滿足裝飾層施工要求

混凝土塊分塊       單塊重量≤500kg（便于安全吊裝） 拱頂切割分塊尺寸≤1.5m×1m

三、設備選型與安全控制

（一）切割設備對比

設備類型       適用厚度       精度       效率       成本

液壓墻鋸       ≤30cm  ±2mm/m       2-3m2/h 中等（設備租賃約 500 元 / 天）

金剛石繩鋸    ＞30cm  ±5mm/m       5-8m2/h 較高（需配套液壓站）

手持切割鋸    ≤10cm  ±10mm/m     0.5-1m2/h     低（適合小面積修補）

（二）安全注意事項

支護加固：切割前對周邊二襯進行臨時支撐（如架設型鋼支架），防止結構失穩（例：在切割段前后各 5m 架設 I18 工字鋼）。

防塵降塵：切割時采用水霧噴淋（水壓≥0.3MPa），粉塵濃度控制≤2mg/m3（符合《工作場所有害因素職業接觸限值》）。

電氣安全：設備接地電阻≤4Ω，電纜需穿金屬波紋管，避免漏電（隧道潮濕環境需特別注意）。

四、質量控制與常見問題處理

質量驗收標準

弧形輪廓度：用樣板尺檢查，間隙≤3mm（樣板尺長度≥2m）。

混凝土內傷檢測：切割后用地質雷達掃描，確保無深層裂縫（檢測范圍為切割面周邊 50cm）。

常見問題與解決措施

切割面崩裂：原因可能是切割速度過快（＞1.5m/min），解決方法：降低速度，提前鉆孔釋放應力（孔距≤50cm）。

弧度偏差超規：多因測量放線誤差，解決方法：用全站儀復測，誤差＞10cm 時重新切割并補噴混凝土（強度≥C30）。

五、案例參考：某地鐵隧道二襯弧形切割工程

工程概況：區間隧道二襯因超灌需切割拱頂 120° 范圍，厚度 25cm，長度 100m。

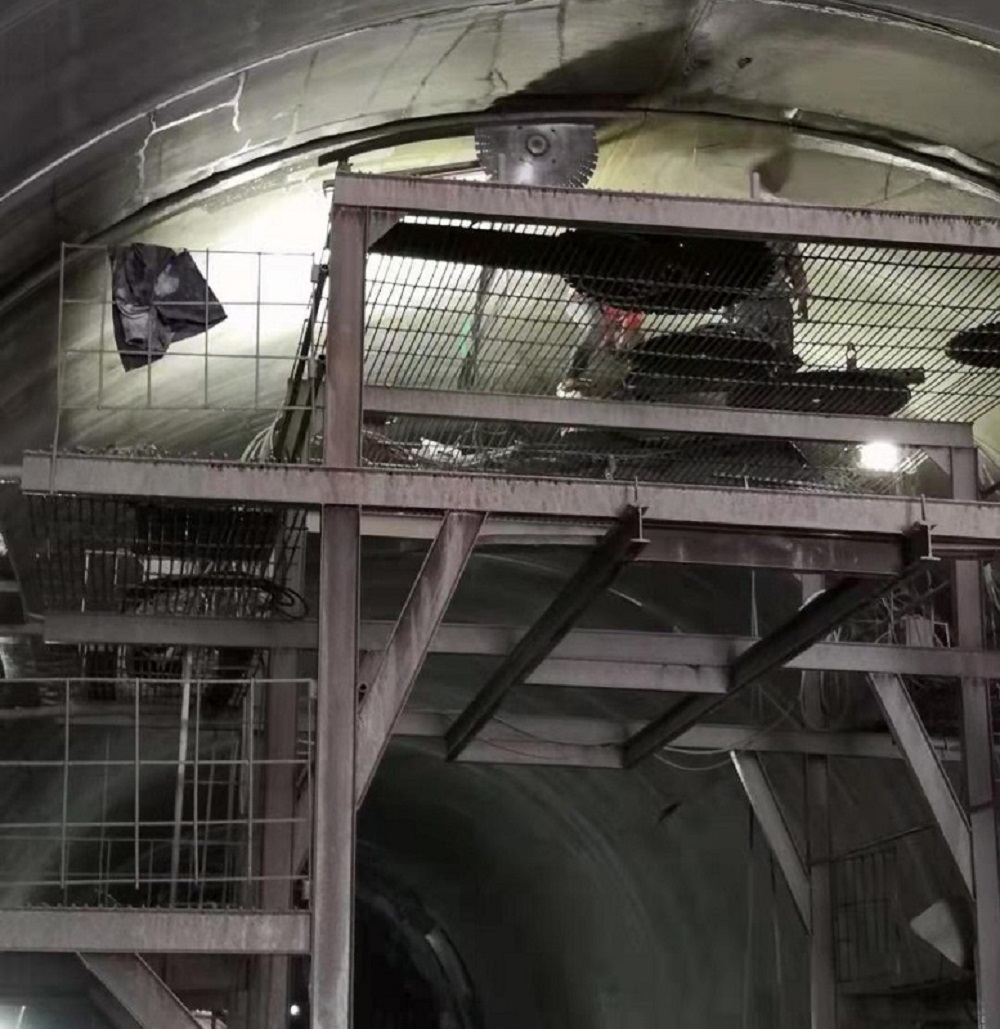

方案選擇：采用液壓墻鋸（型號 HS-300），軌道固定于臺車頂部，分 5 段切割（每段 20m）。

效果：切割面平整度≤4mm/2m，弧度偏差≤8cm，工期 5 天，較傳統風鎬破碎效率提升 3 倍，粉塵濃度降低 60%。

六、延伸知識：新型切割技術應用

激光切割技術：在實驗室場景中，高功率激光（≥10kW）可實現弧形切割精度 ±1mm，但成本較高，暫未大規模應用。

靜態爆破切割：用于大厚度二襯（＞50cm），通過膨脹劑緩慢膨脹使混凝土沿弧線破裂，噪音≤60dB，適合城市敏感區域。

如需具體工程方案設計或設備選型計算，可提供隧道斷面圖及施工參數，進一步優化工藝細節。
